製品説明

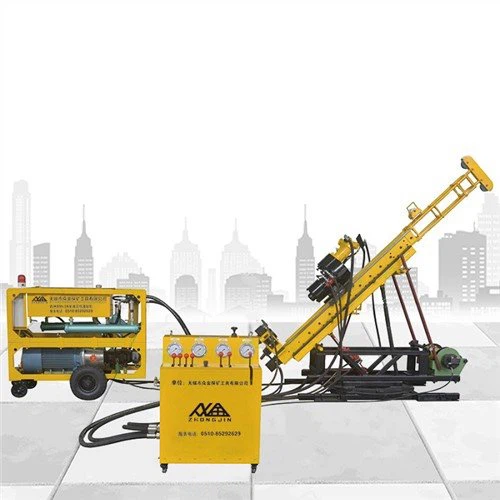

ZJKD95-3鉱業、トンネル、炭鉱、冶金、地質学、工学、その他の分野で全油圧式地下掘削装置が使用されています。 地下コア掘削リグとして、大口径のガス排水や注水孔に使用され、地盤工学の大口径水平掘削にも使用されます。 完全油圧地下掘削リグは、大口径のテーパー穴あけ、大口径の超硬掘削、パーカッション ロータリー掘削を完了できます。
主な特徴
*完全に油圧式の地下掘削リグは、軽量で操作が柔軟な分割配置です。
*モーターオイルポンプによって駆動され、モーターが作動し、オイルシリンダーがタワーなしで引っ張られます。
*油圧チャックは、ドリルパイプのクランプ、解放、およびブロッキング防止の機能を完了することができます。
*地下掘削リグは高速で、任意の方向と位置で掘削でき、適応性が高い.
*マストとスイングフレームが上下にスイングして、マルチアングル掘削を実現します。
・ユニットヘッド主軸は、回転速度レンジが広く、回転トルクが大きい。
*操作が簡単で、分解でき、持ち運びが簡単です。
性能パラメータ
| 商品名 | 完全油圧地下掘削リグ | |
モデル | ZJKD95-3あ | |
主軸回転数（rpm） | 380-1200rpm | |
スピンドルトルク (Nm) | 1050Nm | |
軸送り力 (kN) | 70kN以上 | |
軸方向引っ張り力 (kN) | 120kN以上 | |
油圧システム作動圧力 (Mpa) | 20MPa | |
最大圧力 (MPa) | 25MPa | |
メインポンプ最高圧力(MPa) | 31.5MPa | |
補助ポンプ最大圧力 (Mpa) | 21MPa | |
パワーヘッドストローク(mm) | 1600mm | |
表面掘削角度 | 0度-90度 | |
地下掘削角度 | 0度-360度 | |
方位角 | 0度-360度 | |
モーター力 (kw) | 75kw | |
モーター回転数（rpm） | 1480rpm | |
外形寸法 | 本体(mm) | 2900x1330x1570 |
パワーユニット (mm) | 1740x1050x1440 | |
コントロールユニット (mm) | 1010X690X1150 | |
重さ | 本体(kg) | 1500kg |
パワーユニット (kg) | 1103kg | |
コントロールユニット (kg) | 200kg | |
ドリルPイペVさまざまなCアリバーDリリングDepth
| ドリルビット外径/内径 (mm) | ドリルロッド外径 (mm) | ドリルロッド材質 | 掘削深さ (m) | ||
下向き | 水平 | 上向き | |||
95(本社) | 88.9x5.5 | XJY850 | 400 | 350 | 250 |
75(中) | 69.9x5.0 | XJY850 | 600 | 500 | 300 |
59(BQ) | 55.6x5.0 | XJY850 | 700 | 600 | 350 |
